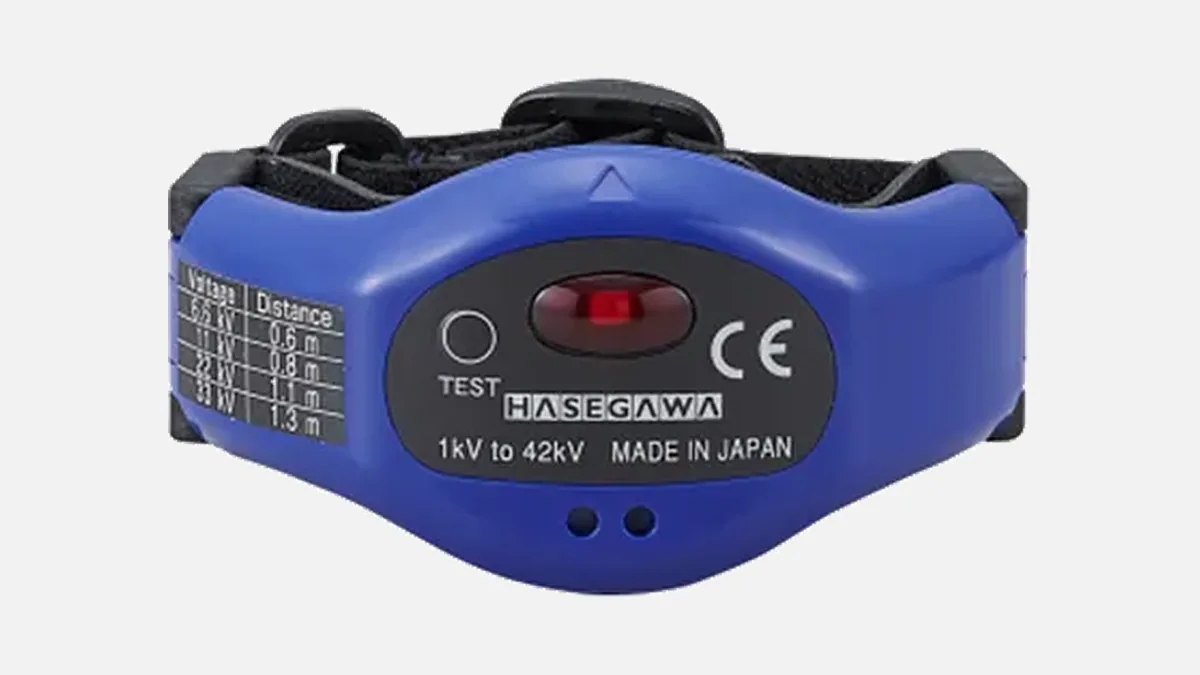

Bileklik Tipi Gerilim Algılama Alarmı Nedir, Nasıl Seçilir?

Bileklik tipi gerilim algılama alarmı, saat gibi bileğe takılan ve enerjili bir iletkenin çevresindeki elektrik alanını temassız olarak algılayarak çalışana sesli uyarı veren kişisel bir güvenlik cihazıdır. Doğru model, çalışacağınız en düşük gerilim seviyesine göre seçilir. Ancak bu cihaz yalnızca yardımcı bir uyarıdır; hattın enerjisiz olduğunu kanıtlamaz, bu doğrulama her zaman uygun bir gerilim dedektörüyle yapılır.

Yaklaşım alarmlarının genel mantığını ve bilek, kol, baret tiplerinin karşılaştırmasını Yaklaşım Alarmı Nedir? rehberimizde anlattık. Bu yazı yalnızca bileklik tipine odaklanıyor: nasıl algıladığı, neyi algılayamadığı, nasıl seçileceği ve sahada nasıl kullanılacağı.

Bileklik tipi gerilim algılama alarmı ne işe yarar?

Hücre, pano ve dağıtım tesislerinde iş çoğunlukla elle yapılır. Enerjisi kesilen bölümün hemen yanında enerjili bir bara, kablo başlığı ya da komşu fider bulunabilir. Bileklik tipi alarm, elin bu enerjili bölümlere farkında olmadan yaklaştığı anı yakalamak için tasarlanır. Cihaz bilekte durduğu için uyarı, tehlikeye en çok yaklaşan uzvun tam üzerinden gelir ve eller takım tutarken de çalışmaya devam eder.

Bu nedenle bileklik tipi alarm, bir ölçüm aleti gibi değil, sürekli açık bir farkındalık katmanı gibi düşünülmelidir. Asıl güvenlik zinciri (enerjiyi kesme, kilitleme, gerilim yokluğunu kontrol, topraklama) aynen uygulanır; alarm bu zincirin üzerine eklenir.

Elektrik alanı algılama nasıl çalışır?

Alternatif gerilimle enerjilenmiş her iletkenin çevresinde, toprağa göre gerilimi ile orantılı bir alternatif elektrik alanı oluşur. İletkene yaklaştıkça bu alanın şiddeti artar. Bileklik tipi alarm, alan şiddetini sürekli izler ve belirlenen eşik aşıldığında sesli uyarı verir. İletkene dokunmak ya da iletkenden akım geçmesi gerekmez; algılama tamamen temassızdır.

Bu çalışma prensibinin pratikte üç önemli sonucu vardır:

• Alarm mesafesi sabit değildir. Gerilim yükseldikçe alan güçlenir ve alarm daha uzaktan başlar. Üreticinin verdiği mesafeler belirli bir gerilim ve standart koşullar için tanımlıdır.
• Çevre, alanı değiştirir. Topraklı metal hücre gövdeleri, bölmeler ve yakındaki iletkenler alanı perdeleyebilir veya yönünü değiştirebilir. Aynı gerilimde, açık bir alanda ve dar bir hücre içinde alarm farklı mesafelerde başlayabilir.
• Alanı dışarı vermeyen bir kaynak algılanmaz. Topraklı ekranı olan kablolarda elektrik alanı büyük ölçüde ekranın içinde kalır; böyle bir kablonun yanında alarmın sessiz kalması, kablonun enerjisiz olduğu anlamına gelmez.

Neden "enerji yok" kanıtı değildir?

Bileklik tipi alarmın sessiz kalması birçok nedenle olabilir ve bunların yalnızca biri "hat enerjisiz" durumudur. Diğer olasılıklar şunlardır:

• Pil zayıflamış ya da bitmiştir.
• Hattın gerilimi cihazın çalışma aralığının altındadır.
• İletken, topraklı bir ekran veya gövde tarafından perdelenmiştir.
• Sistem, cihazın tanımlı olduğu AC 50/60 Hz dışında bir sistemdir (örneğin DC).
• Çalışan, alarmın başlama mesafesine henüz girmemiştir.

Bu yüzden gerilim yokluğu, çalışılacak noktada, o gerilim seviyesine uygun bir gerilim dedektörüyle doğrulanmalıdır. Elektrik Kuvvetli Akım Tesisleri Yönetmeliği'nin 61. maddesi de bakım öncesinde gerilim durumunun ölçü veya gösterge aletleriyle kontrol edilmesini öngörür ve dolaylı işaretlere güvenilmemesi gerektiğini vurgular. 1 kV üzerindeki AC sistemlerde kullanılan kapasitif gerilim dedektörleri için uluslararası referans IEC 61243-1 standardıdır. Temaslı ve temassız dedektörlerin farkı için Temaslı ve Temassız Gerilim Dedektörü Arasındaki Farklar yazımıza bakabilirsiniz.

Bileklik tipi alarm nasıl seçilir?

Seçimin temel kuralı basittir: cihazın çalışma aralığı, sahada karşılaşacağınız en düşük gerilimi kapsamalıdır. Üst sınır da önemlidir; aralığın dışındaki bir gerilimde cihazın davranışı tanımlı değildir. Bu iki sınırı belirledikten sonra çalışma ortamını (pano mu, OG hücresi mi) ve kullanım süresini değerlendirin.

HASEGAWA'nın bileklik tipi ailesinde iki model bulunur:

	HXW-6W	HXW-6WL
Çalışma gerilimi	AC 1 kV – 42 kV	AC 400 V – 22 kV
Standart alarm mesafesi	6,6 kV hatta yaklaşık 60 cm	400 V hatta yaklaşık 25 cm
Frekans	50/60 Hz	50/60 Hz
Ses seviyesi	60 cm'de en az 65 dB	60 cm'de en az 65 dB
Pil	CR1620 (3 V) × 1	CR1620 (3 V) × 1
Çalışma sıcaklığı	−10 °C … +40 °C	−10 °C … +40 °C
Tipik kullanım	OG hücre ve pano çalışmaları	AG panoları ve 22 kV'a kadar OG tesisler

Hangi durumda HXW-6W?

Çalışmalarınız ağırlıkla orta gerilim hücrelerinde ve 1 kV'un üzerindeki tesislerdeyse HXW-6W uygun seçimdir. 42 kV'a uzanan üst sınırı, Türkiye dağıtım şebekesinde yaygın olan 34,5 kV hücreleri de kapsar. Yeni pille sürekli çalışmada yaklaşık 15 saat, kullanılmadan beklerken yaklaşık 10 ay dayanır.

Hangi durumda HXW-6WL?

Ekip alçak gerilim panolarında da uyarı almak istiyorsa HXW-6WL öne çıkar. AC 400 V'tan başlayan aralığı sayesinde AG dağıtım panolarında da tepki verir. Üst sınırı 22 kV olduğu için 34,5 kV tesislerde kullanım aralığının dışında kalır.

Karma sahalar için not

Aynı ekip hem 400 V panolarda hem 34,5 kV hücrelerde çalışıyorsa tek bir model iki ucu birden kapsamaz. Bu durumda iş türüne göre iki modeli ayrı ayrı bulundurmak ya da en sık yapılan işe göre seçim yapıp diğer işlerde ek önlem planlamak gerekir. Tüm seçenekleri bileklik tipi yaklaşım alarmları sayfasında görebilirsiniz. Havai hat ve direk üstü işlerde ise bilek yerine kol veya baret tipi modeller tasarlanmıştır.

Doğru takma, pil ve günlük kontrol rutini

Cihazın verdiği koruma, büyük ölçüde nasıl kullanıldığına bağlıdır. Aşağıdaki rutin, sahada pratik bir başlangıç noktasıdır:

1. İşe başlamadan önce kontrol edin. Cihazın çalıştığını, üreticinin kullanım kılavuzunda tarif edilen yöntemle doğrulayın. Sesli uyarı alınamıyorsa cihazı kullanmayın.
2. Pili planlı değiştirin. Her iki model de tek bir CR1620 (3 V) düğme pil kullanır. Ekip çantasında yedek pil bulundurun; pil ömrünü kullanım süresine göre takip edin.
3. İş elinin bileğine takın. Enerjili bölüme en çok yaklaşacak olan el, genellikle takımı tutan eldir. Alarmı o bileğe takmak uyarının daha erken gelmesini sağlar.
4. Sesi duyulabilir tutun. Gürültülü tesislerde ve kulak koruyucu kullanılan ortamlarda uyarının duyulduğundan emin olun. Ses seviyesi 60 cm'de en az 65 dB'dir.
5. Alarm duyulduğunda durun. Uyarıyı "yanlış alarm" diye geçiştirmeyin. Durun, geri çekilin ve enerjili bölümü yeniden tanımlayın.
6. Sıcaklık sınırına dikkat edin. Cihazlar −10 °C ile +40 °C arasında çalışacak şekilde tanımlanmıştır; bu aralığın dışında kullanmayın.

Sık yapılan hatalar

• Alarmı gerilim dedektörü yerine kullanmak. En tehlikeli hatadır. Sessiz alarm "enerji yok" demek değildir.
• Yanlış aralıkta model seçmek. 400 V panolarda HXW-6W'nin, 34,5 kV hücrelerde HXW-6WL'nin aralık dışında kalması gözden kaçabilir.
• Ekranlı kablolarda alarma güvenmek. Topraklı ekran alanı perdeler; kablo başlıklarında ve ekranlı kablo güzergâhlarında alarm sessiz kalabilir.
• Pili ihmal etmek. Biten pil sessiz bir cihaz demektir; sessizlik de yanlış bir güven duygusu yaratır.
• Cihazı çantada bırakmak. Kişisel alarm ancak takılıyken işe yarar. İş izni ve iş öncesi kontrol listesine "alarm takılı ve çalışıyor" maddesini eklemek iyi bir uygulamadır.

HASEGAWA ürünleri bu tabloda nereye oturur?

Bileklik tipi alarm, güvenli çalışma zincirinin yalnızca bir halkasıdır. Gerilim yokluğunu doğrulamak için gerilim seviyesine uygun bir gerilim dedektörü, enerjisi kesilen bölümü korumak için de topraklama ekipmanı gerekir. HASEGAWA Türkiye, Japon HASEGAWA Electric ürünlerinin Türkiye resmi distribütörüdür; HXW-6W ve HXW-6WL modelleri için uygulamanıza uygun seçimde teknik destek sağlıyoruz.

İlgili rehberler: elektrik iş güvenliği mevzuatı, elektrikte 5 altın kural.

Sık Sorulan Sorular

Bileklik tipi gerilim algılama alarmı gerilim dedektörünün yerini tutar mı?

Hayır. Bileklik tipi alarm yardımcı bir uyarı cihazıdır. Hattın enerjisiz olduğu, çalışılacak noktada uygun gerilim seviyesine sahip bir gerilim dedektörüyle doğrulanmalıdır.

400 V panolarda hangi model kullanılmalı?

AC 400 V'tan başlayan çalışma aralığı nedeniyle HXW-6WL uygundur. HXW-6W'nin çalışma aralığı 1 kV'tan başlar.

34,5 kV hücrelerde hangi model uygundur?

HXW-6W, AC 1 kV – 42 kV aralığıyla 34,5 kV'u kapsar. HXW-6WL'nin üst sınırı 22 kV'tur.

Alarm neden bazen daha yakın mesafede çalar?

Alarm mesafesi gerilim seviyesine, iletkenin konumuna ve çevredeki topraklı yapılara bağlıdır. Üreticinin verdiği değerler standart koşullar içindir; dar hücrelerde ve perdelenmiş ortamlarda mesafe değişebilir.

Uygulamanıza uygun modeli birlikte belirlemek için teklif formu üzerinden bize yazabilirsiniz.

Kaynaklar

• IEC 61243-1:2021 Live working – Voltage detectors – Part 1: Capacitive type to be used for voltages exceeding 1 kV a.c. (IEC Webstore)
• Elektrik Kuvvetli Akım Tesisleri Yönetmeliği (mevzuat.gov.tr)
• HASEGAWA Electric HXW-6W / HXW-6WL ürün teknik verileri (üretici teknik föyleri)
