IEC 61243-1 Nedir? Kapasitif Gerilim Dedektörü Standardı

IEC 61243-1, 1 kV ile 800 kV arasındaki 50 Hz ve/veya 60 Hz AC sistemlerde kullanılan taşınabilir kapasitif gerilim dedektörlerinin nasıl tasarlanacağını ve hangi deneylerle doğrulanacağını tanımlayan uluslararası standarttır. Yürürlükteki sürüm, 21 Nisan 2021'de yayımlanan üçüncü baskıdır (IEC 61243-1:2021); 2003 tarihli ikinci baskının ve 2009 tadilinin yerini almıştır. Avrupa'da EN IEC 61243-1:2021 olarak kabul edilmiştir. Kısacası bir orta gerilim dedektörünün "gerilim var" uyarısının ne kadar net, ne kadar güvenilir ve hangi koşullarda geçerli olduğunu bu standart belirler.

Bu yazıda standardın kapsamını, IEC 61243 serisinin diğer bölümlerini, sahada gerçekten işe yarayan maddeleri ve satın alma öncesinde kontrol edilmesi gerekenleri özetliyoruz. Standardın tam metni ücretlidir; burada yalnızca IEC'nin yayımladığı özetler, önizleme sayfaları ve üretici kaynaklarıyla doğrulayabildiğimiz bilgilere yer verdik.

IEC 61243-1 neyi kapsar, neyi kapsamaz?

Standart, dahili güç kaynağı olan veya olmayan portatif dedektörler için geçerlidir. Dedektör iki şekilde olabilir: yalıtkan bölümüyle birlikte tek parça bir komple cihaz ya da ayrı bir yalıtkan istakaya takılan ayrı cihaz (mafsallı tip). İkinci durumda istakanın kendisi bu standardın konusu değildir.

Kapsam dışında kalanlar da önemlidir:

• Kapasitif olmayan diğer dedektör tipleri ve kendiliğinden kademe seçen (eski adıyla çok kademeli) dedektörler bu standarda girmez.
• Standart, test edilen çıplak kısma temas ederek çalışan dedektörleri kapsar. 2021 baskısında bu vurgu netleştirilmiştir: boyalı veya kaplamalı iletkenlerde kaplamanın kalınlığa göre değişen bir kondansatör gibi davranarak eşik gerilimini etkilediği ve yanlış göstergelere yol açtığı belirtilmiştir.
• IEC 62271 serisine göre tasarlanmış şalt cihazlarında, elektrikli demiryolu havai hatlarında ve nötr referansı olmayan sistemlerde kullanım için kısıtlamalar söz konusudur.
• Aksi belirtilmedikçe standarttaki gerilimler, üç fazlı sistemlerde fazlar arası değerlerdir.

Standart ayrıca güvenliğin, eğitimli personelin istaka ile çalışma yöntemine ve kullanım talimatına uymasıyla sağlanacağını vurgular. Yani uygun bir cihaz, doğru prosedürün yerini tutmaz.

IEC 61243 serisinde hangi bölümler var?

"Gerilim altında çalışma – Gerilim dedektörleri" başlıklı serinin bölümleri farklı teknolojilere ve gerilim seviyelerine ayrılır:

Bölüm	Kapsam	Güncel durum (Ekim 2026 itibarıyla)
IEC 61243-1	Kapasitif tip, 1 kV – 800 kV AC	3. baskı, 2021
IEC 61243-2	Rezistif tip, 1 kV – 36 kV AC	1995 baskısı, 1999 ve 2002 tadilleriyle konsolide sürüm
IEC 61243-3	İki kutuplu alçak gerilim tipi, AC 1000 V'a ve DC 1500 V'a kadar	3. baskı, 2014
IEC 61243-5	Gerilim algılama sistemleri (VDS)	2021'de geri çekildi; içeriği IEC 62271-213:2021'e taşındı
IEC TR 61243-6	1 kV üzerinde temassız gerilim dedektörleri için kılavuz (teknik rapor)	1. baskı, 2017

Alçak gerilimde "enerji yok" kontrolü için kullanılan iki kutuplu dedektörler Bölüm 3'e tabidir. Sahada voltaj kalemiyle karıştırılan bu cihazların farkını ayrı bir yazıda ele alıyoruz; temassız ve temaslı tespitin temel farkları için temaslı ve temassız gerilim dedektörü yazımıza bakabilirsiniz.

Türkiye'de IEC 61243-1'in karşılığı nedir?

TSE, CEN ve CENELEC'in tam üyesidir ve Avrupa normlarını "TS EN" koduyla ulusal standart olarak yayımlar. IEC 61243-1:2021, CENELEC tarafından EN IEC 61243-1:2021 olarak kabul edilmiştir; örneğin Almanya'da DIN EN IEC 61243-1:2022-12 olarak yayımlanmıştır. Türkiye'deki bazı tedarikçi kataloglarında standardın TS EN 61243-1 olarak anıldığı görülür. İhale şartnamesi hazırlarken veya bir uygunluk beyanını incelerken, TSE kataloğundaki güncel numarayı ve baskı yılını mutlaka teyit edin; 2003 ve 2021 baskıları arasında önemli teknik farklar bulunur.

Standart sahada neyi güvence altına alır?

IEC 61243-1'in içindekiler bölümü, bir dedektörden beklenen işlevleri açıkça sıralar. Kullanıcı açısından en anlamlı başlıklar şunlardır.

Net gösterge ve algılanabilirlik

Standardın merkezinde "net gösterge" (clear indication) kavramı yer alır: dedektör, eşik geriliminin üzerinde "gerilim var" durumunu tereddütsüz göstermelidir. Görsel ve sesli göstergelerin algılanabilirliği ayrı deneylerle ölçülür. Dedektörler gösterge grubu (I, II veya III) ile sınıflandırılır ve 2021 baskısında bu gruplar daha kesin tanımlanmıştır. Aynı baskıyla "çalışmaya hazır" ve "bekleme" durumları için de gereksinimler ve deneyler eklenmiştir. Pratik sonuç şudur: cihazın açık, hazır ve uyarı verir durumda olduğunu kullanıcı açıkça ayırt edebilmelidir.

İklim kategorisi

Göstergenin sıcaklık ve neme bağlılığı da standartta tanımlıdır. Dedektörler C, N veya W iklim kategorisiyle işaretlenir. Bu kategorilerden N (normal), −25 °C … +55 °C sıcaklık ve %20 – %96 bağıl nem aralığına karşılık gelir. Kış aylarında dış sahada veya sıcak iklimde çalışan ekipler, cihaz etiketindeki iklim kategorisini çalışma koşullarıyla karşılaştırmalıdır.

Parazit alanları, L ve S kategorileri

Hücre içinde komşu fazlar veya paralel hatlar dedektörü etkileyebilir. Standart; aynı fazdaki ve zıt fazdaki parazit alanlarının ve parazit geriliminin etkisini ayrı test düzenekleriyle sınar, düşük parazit gerilimli dedektörlerin işaretlenmesini de 2021'de netleştirmiştir. Üretici kaynaklarında bu davranış iki kategoriyle açıklanır: kısa uçlu L (hat) kategorisi havai hatlar için, temas elektrodu uzatması olan S (şalt) kategorisi ise parazit alanlarına dayanıklı olduğu için şalt tesisleri için tasarlanır.

Test elemanı ve kullanım öncesi kontrol

Standart, dedektörde bir test elemanı bulunmasına ve bu elemanın deneyle kontrol edilmesine ilişkin maddeler içerir. Örneğin Avustralya'da bir demiryolu işletmecisinin dedektör şartnamesi, kendi kendini test fonksiyonunun dedektörün her ölçümden hemen önce ve hemen sonra doğru çalıştığını göstermesini ister. Kendi kendini test elemanı olmayan dedektörler ise enerjili olduğu bilinen bir tesis kısmında denenir. Ayrıca sahada bir dedektör test cihazı ile kontrol de yaygın bir uygulamadır.

Diğer önemli maddeler

• DC gerilime tepki vermeme, tepki süresi ve frekans bağımlılığı
• Güç kaynağının güvenilirliği ve sürekli çalışma süresi
• Köprülemeye karşı koruma ve kıvılcım dayanımı
• Titreşim, düşme ve darbe dayanımı
• 2021 ile eklenen elektromanyetik uyumluluk (EMC) gereksinimleri
• Gerilim/frekans seçicisi olan cihazlarda öngörülebilir hatalı kullanımın önlenmesi
• Gerilim altında çalışmaya uygunluğu gösteren çift üçgen sembolü (IEC 60417-5216)

Periyodik kontrol ne sıklıkla yapılmalı?

IEC 61243-1, kullanım sırasındaki bakım ve testlere ilişkin bilgilendirici bir ek (Ek G) içerir. Test aralığı ise kullanım sıklığına, ortam koşullarına ve taşıma biçimine göre değişir. Örneğin bir Alman üretici, kendi ülkesindeki kurallara atıfla en az 6 yılda bir kaçak akım, net gösterge ve köprüleme korumasını kapsayan bakım testi önermektedir. Türkiye'de bu aralığı üretici talimatı ve işletmenizin risk değerlendirmesi belirler. Konuyu gerilim dedektörlerinin periyodik kontrolü yazımızda ayrıntılı anlattık.

Satın almadan önce kontrol listesi

• Etikette veya belgede standart numarası ve baskı yılı (2003 mü, 2021 mi?)
• Nominal gerilim aralığı şebekenizi (örneğin 34,5 kV) kapsıyor mu?
• Komple cihaz mı, ayrı cihaz mı; ayrı ise istakanız uyumlu mu?
• L veya S kategorisi, iklim kategorisi ve gösterge grubu
• Sesli ve ışıklı uyarı, kendi kendini test fonksiyonu
• Çift üçgen sembolü ve Türkçe kullanım talimatı
• Tip testi raporunun hangi kuruluş tarafından düzenlendiği (IEC uygunluk belgesi vermez; bu hizmeti bağımsız kuruluşlar sağlar)

HASEGAWA dedektörlerinde IEC 61243-1

HASEGAWA ürün verilerinde IEC 61243-1'e en kapsamlı atıf HWA-33X modelinde yer alır. HWA-33X için standart olarak IEC 61243-1, iklim kategorisi N (−25 °C … +55 °C, %20 – %96 bağıl nem) ve gösterge grubu III belirtilmiştir. Cihaz AC 11 kV – 33 kV aralığında çalışır; çalışma testiyle pil seviyesini ve göstergeleri kontrol eder ve bir anormallik durumunda ayrı bir arıza göstergesi verir.

HWB-35, HWB-110, HWB-138, HWB-550 ve HWB-550A modellerinin verilerinde ise IEC 61243-1'e göre sarkaç yöntemiyle darbe dayanımı belirtilir. Burada bir ayrıntıya dikkat çekmek gerekir: 2021 baskısında eski sarkaç yöntemi eki kaldırılmış ve bunun yerine IEC 60068-2-75'e atıf yapılmıştır. Teklif aşamasında, deneyin standardın hangi baskısına göre yapıldığını sormanızı öneririz. Tüm seçenekleri mafsallı yüksek gerilim dedektörleri kategorisinde görebilirsiniz. Gerilim seviyesine göre model seçimi için gerilim dedektörü seçim rehberimize de göz atabilirsiniz.

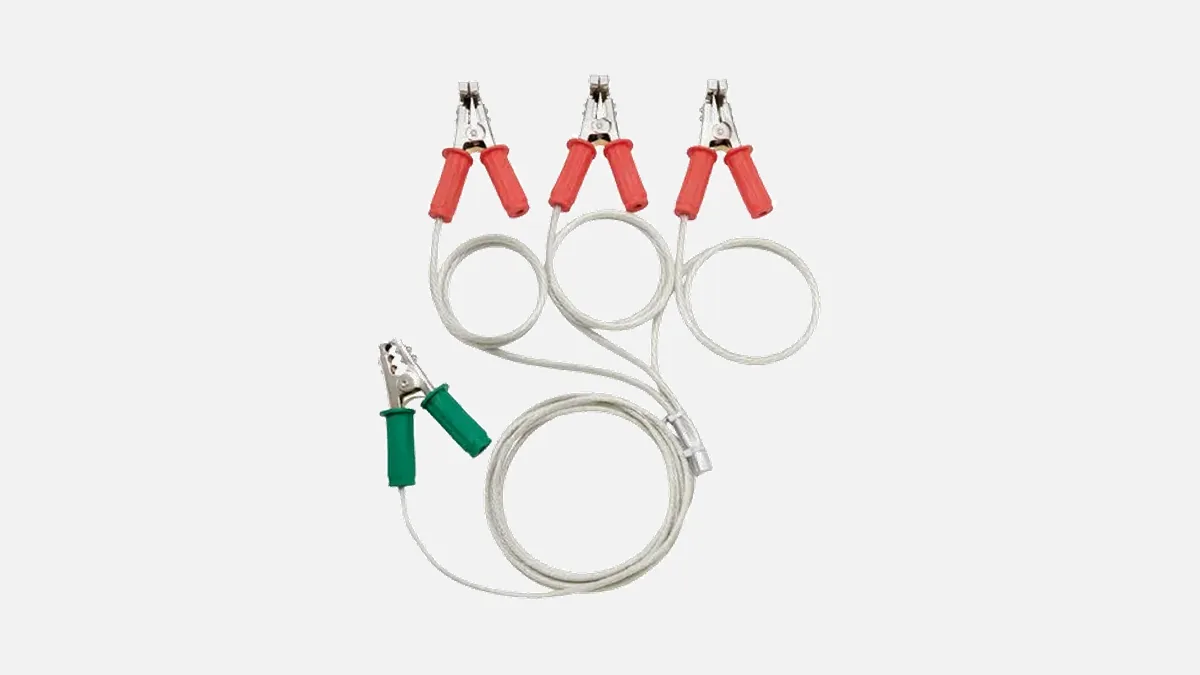

İlgili rehberler: voltaj kalemi ile gerilim dedektörü karşılaştırması, elektrikte 5 altın kural.

Sık Sorulan Sorular

IEC 61243-1 alçak gerilim dedektörleri için geçerli mi? Hayır. Bölüm 1, 1 kV'un üzerindeki AC sistemler içindir. AC 1000 V ve DC 1500 V'a kadar kullanılan iki kutuplu alçak gerilim dedektörleri IEC 61243-3 kapsamındadır.

Boyalı veya kaplamalı bir iletkende IEC 61243-1 dedektörü kullanılabilir mi? 2021 baskısı, bu tür dedektörler için yalnızca çıplak kısma temasın güvenilir olduğunu açıkça belirtir. Kaplama, eşik gerilimini değiştirerek yanlış göstergeye neden olabilir.

Temassız bir dedektör IEC 61243-1'e uygun olabilir mi? Bölüm 1 temaslı kapasitif dedektörleri kapsar. 1 kV üzerindeki temassız dedektörler için IEC'nin ayrı bir teknik raporu (IEC TR 61243-6:2017) bulunur.

Bir dedektörün standarda uygun olduğunu nasıl anlarım? Cihaz üzerindeki işaretlemeye, standardın baskı yılına ve bağımsız bir laboratuvarın tip testi raporuna bakın. IEC'nin kendisi uygunluk belgesi düzenlemez.

Şebekenize uygun, IEC 61243-1 referanslı dedektör seçimi için teklif formu üzerinden bize ulaşabilirsiniz.
